一、需求分析

 建筑工地无线监控，通过微博传输技术和先进的数字安防设备，加强建筑工地现场安全生产，同时实时监测现场安全生产措施落实情况，对施工现场工作面上的，各安全点如：塔吊，井子架，施工电梯，机械设备，外脚手架，临时电线架设，基坑防护，以及施工安全人员安全帽佩戴等实施有效监控，随时将上述各类信息提供给相关单位监督管理，及时消除施工安全隐患。

二、系统组成

系统有前端图像视频采集，信号中间传输、中心机房实施查看录像三部分组成。

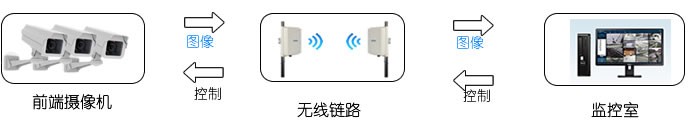

1、机构图如下：

2、系统功能说明

1）施工现场重点监控部位分别架设全方位云台、室外防护罩及带自动光圈镜头一体化 摄像机，通过监控中心键盘、鼠标操作，可实现云台的上下、左右，镜头的远近、自动长短焦，光圈大小操作，实现对施工现场及人员的全方位监视需要。

2）监控中心可实现对画面的任意切换、定时切换、顺序切换及对前端设备的控制。

3）监控中心可通过电脑对前端线号长时间录像，并可随时调阅回放。

3、系统特点

1）无线连接，摄像机可以随意移动，只需附近可以供电就可以

2）项目完成后可以移到别的项目使用

3）前后端同时双码流录像，前端采用D1高清25帧实时录像，后面采用标清10帧录像。有需要时，可以从前面下载高清的录像。

本次方案就采用了WLAN无线监控，工地内部使用无线网接入，外部使用ADSL或LAN接入互联网。

现考虑工地面积很大，再加上工地性质比较复杂，变动和破坏性比较频繁。如果采用传统的布线方式，工地如果一但有所变动改造，就会造成所有的线路会跟着变动，从而会使监控系统无法正常运行使用。这样也会造成材料的浪费和成本加大。所以现采用无线WLAN无线监控，即使在工地环境有所变动的时候，只需要把无线网络摄像机移动到理想的位置，附近有供电的地方就可以，灵活性比较大。

本次施工现场重点监控部位分别在施工塔吊上架设一台红外130万高清数字球型摄像机，通过监控中心键盘、鼠标操作，可实现云台的上下、左右，镜头的远近、自动长短焦，光圈大小操作；在其大门口及临时办公楼、仓库等分别安装5台无线网络高清摄像机。来实现对整个施工现场及人员的全方位监视需要。

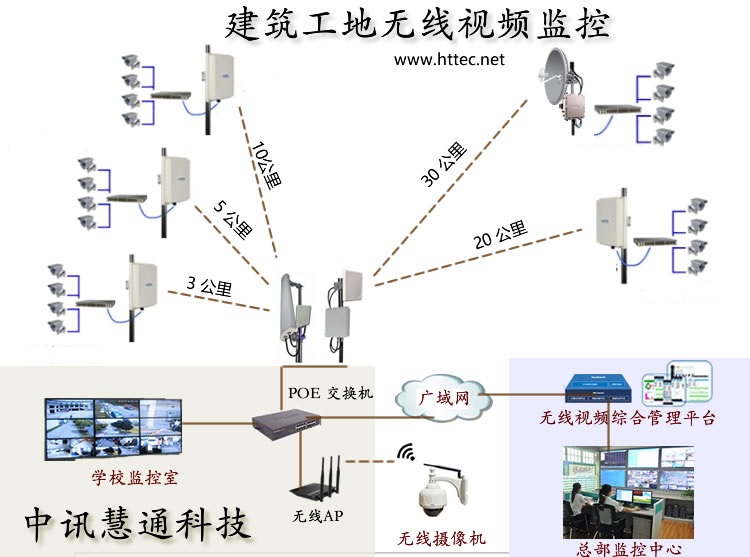

 系统结构示意图如下：

成功案例：

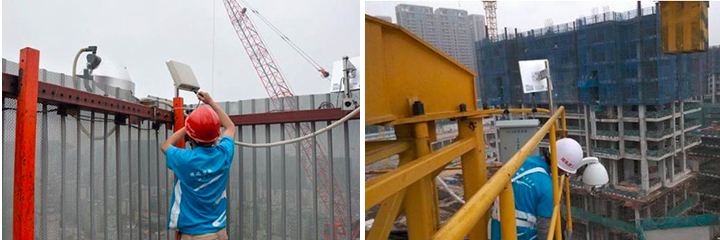

北京某建筑工地案例
