HT-SDR-1400-30通信模块

HT-SDR-1400-30是中讯慧通科技自主研发,采用软件无线电(SDR)架构实现MESH组网。搭配不同功率的功放实现不同距离的使用。

支持MESH组网,支持最大20MHz带宽,支持最大吞吐量47mbps,支持智能选频,支持AES256,支持增距模式。

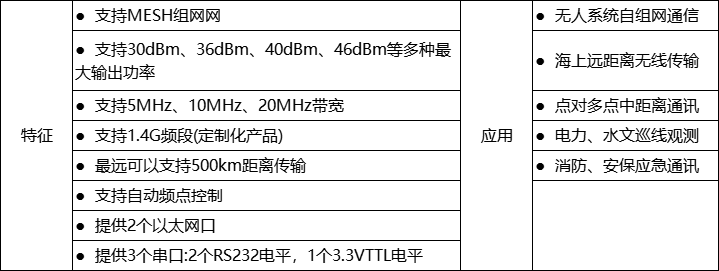

典型额定值:



频段配置:

HT-SDR-1400-XX支持多种频段,用户不可擅自更改。


*出厂可提供1.4G已固化频段配置。


发射功率:

HT-SDR-1400-XX提供多种最大输出功率版本,需根据实际应用场景选择合适的功率,功率有30dBm、36dBm、40dBm、46dBm等多种版本。


智能选频:

HT-SDR-1400-XX 支持智能选频,通过全网动态实时频谱检测,各节点根据所处电子环境,干扰等因素,在预先设定的频率列表种只能动态调整自身工作频率,实现智能动态异频组网,有效自动躲避干扰。


带宽配置:

HT-SDR-1400-XX支持5M、10M、20M带宽配置。


传输距离:

HT-SDR-1400-XX支持软件距离限制,最远支持500KM,需根据实际应用场景选择限制。


接口参数与指示灯:

HT-SDR-1400-XX 数字接口面朝下,指示灯面左起依次为:

双色灯1:绿色为电源指示灯,电源正常亮绿灯;红色为FPGA程序下载完毕灭灯。

双色灯2:信号强度指示灯,从强到弱依次为绿色,黄色,红色,无。

双色灯3:建链指示灯:绿色表示建链,红色表示断链

双色灯4:网口1指示灯

双色灯5:网口2指示灯



HT-SDR-1400-XX 数字接口朝下,指示灯面左起依次为:

电源:XT30PW-M封装,GND、VCC,供电接口

网口1:PH2.0-4封装,RX-、RX+、TX-、TX+ ,10/100M以太网接口

网口2:PH2.0-4封装,RX-、RX+、TX-、TX+ ,10/100M以太网接口

双串口:PH2.0-6封装,R1、GND、T1、R0、GND、T0,双RS232电平

单串口:PH2.0-3封装,R2、GND、T2,TTL3.3V电平

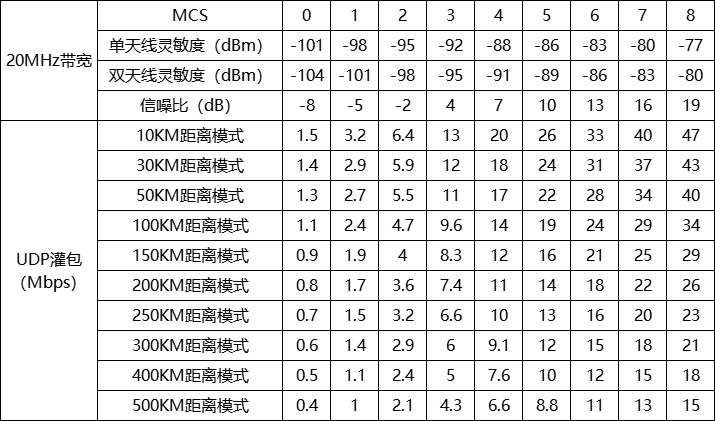

带宽灵敏度速率表:


注:1、10MHz带宽的业务速率是20MHz带宽的约一半,5MHz带宽的业务速率是20MHz带宽的约四分之一


产品规格书:HT-SDR-1400-XX产品规格书.pdf
