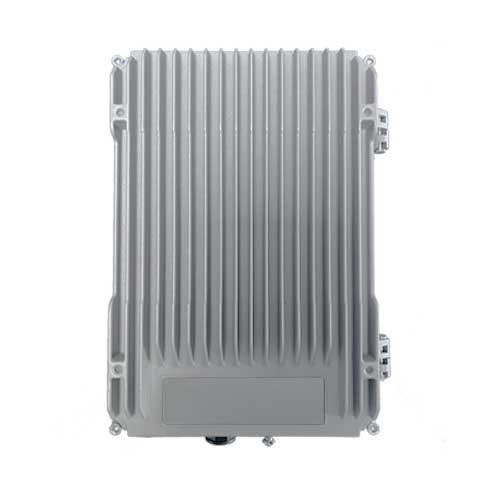

WBS 电台

产品描述

规格说明（Specification Sheet）

关键技术指标（Key Technical Indicators）

工作模式（Operating Mode）：

• 点对点（Point-to-Point）
• 点对多点（Point-to-Multipoint）
• Mesh 自组网
• 支持主站 / 从站（远端）/ 中继模式
• 支持 Mesh 自组网的自愈功能、自动路由、存储转发
• 在点对多点（PMP）模式下支持自愈 Mesh 网络与自动路由等高级功能

工作频段（Frequency Range）：

• 800MHz–900MHz / 1.4GHz（支持定制）
• 宽频设计，有效规避现有运营商基站干扰

跳频功能（Frequency Hopping）：

• 支持 FHSS（跳频扩频）技术
• 通过动态切换载波频率提升抗干扰能力
• 最高支持 276kbps 传输速率

发射功率（Transmit Power）：

• 46dBm（40W）
• 内置 40W 功率放大器，有效提升无线传输距离

软硬件抗干扰能力：

• 四级滤波设计，具备优异的噪声与干扰抑制能力
• 可选前向纠错（FEC）、32 位 CRC 校验
• 支持 128 / 256 位 AES 加密

收发速率与接收灵敏度（Transmit/Receive Rate & Sensitivity）：

• 空口速率最高：276kbps
• 接收灵敏度： -110dBm @ 115.2kbps -108dBm @ 172.8kbps -107dBm @ 230.4kbps

有效传输距离（Effective Transmission Distance）：

• 30–100 公里

接口（Interfaces）：

• 以太网接口
• 串口
• 直流电源接口

外部接口支持：

• 以太网接口用于数据通信
• 串口用于设备配置与数据传输
• 供电方式：DC 24V–28V，4A

无线射频接口（Wireless RF Interface）

微波全向天线 ×1
定位天线 ×1

全向天线参数：

• 类型：玻璃钢 5dBi 全向天线
• 设计频段：800–1400MHz，适用于户外环境
• 采用铜管阵列辐射单元
• 具备高增益、低驻波比（VSWR）
• 优异的防水、防老化性能

技术参数：

• 频率范围：820–850MHz
• 极化方式：垂直极化
• 增益：5dBi
• 驻波比（VSWR）：≤1.8

定位天线（BT-100）：

• 多系统单频卫星导航天线
• 具备高增益、小体积、高灵敏度和高可靠性
• 支持多星座系统，天线结构对称，相位中心稳定，测量误差小
• 对低仰角信号接收能力强，在遮挡环境下仍能稳定工作
• 内置抗多径抑制扼流圈与防浪涌保护，有效降低带外干扰
• 采用抗紫外 PC 材料，适合长期户外使用
• 防护等级：IP67，耐高温、防紫外

主要指标：

• 频率范围：GPS L1 / GLONASS L1 / BDS B1 / GALILEO E1
• 增益：5.5 dBi

定位功能（Positioning Function）

• 支持 北斗 / GPS 定位

北斗定位特性：

• 芯片型号：M10050
• 支持频点： GPS L1 C/A QZSS L1 C/A / S 北斗 B1I / B1C Galileo E1B / E1C SBAS L1 C/A（WAAS / EGNOS / MSAS / GAGAN）
• 工作模式：GPS / 北斗 / Galileo

灵敏度：

• 跟踪灵敏度：-166dBm
• 重捕灵敏度：-166dBm

定位精度：

• 水平精度：2.0 米
• 速度精度：0.05 m/s

数据输出：

• 波特率：4800bps – 921600bps（默认 38400bps）
• 输出电平：RS232
• 输出协议：NMEA、UBX

工作环境

• 工作温度：-40℃ ～ +85℃

二次开发支持（SDK）

• 提供设备 API，便于功能开发与扩展
• 提供串口服务器 PC 配置软件
• 提供 VB / Delphi / C# / Borland C++ / iOS / Android 网络编程示例
• 提供 Windows / iOS / Android 串口网络调试工具

行业应用（Industry Applications）

• 无人机
• 机器人
• 无人船
• 单兵通信
• 靶场射击
• 工业自动化
• 计量系统
• 油田通信
